MDS 발파공법 공법검증 공법검증 공법적용

공법검증

수치해석

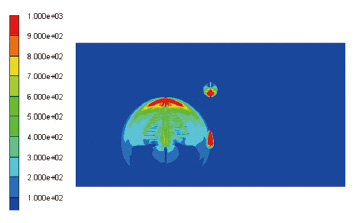

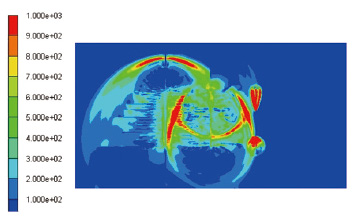

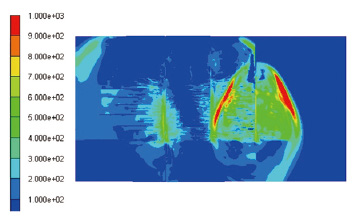

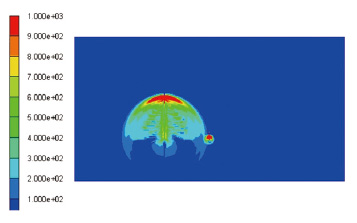

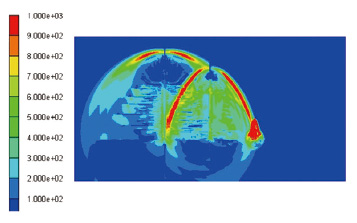

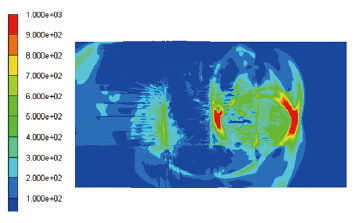

MDS 발파공법의 수치해석 테이블
구분	표준발파	MDS발파
1번공 중심
2번공 중심
3번공 중심
결과	MDS발파가 표준발파에 비해 넓고 균등한 압력분포양상을 나타냄

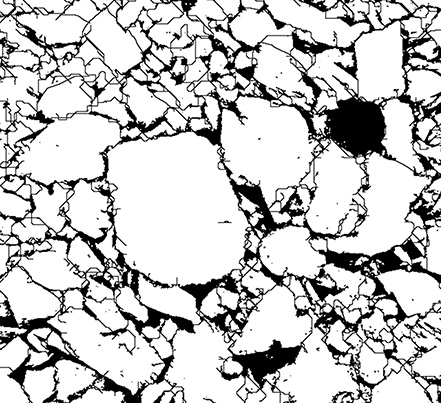

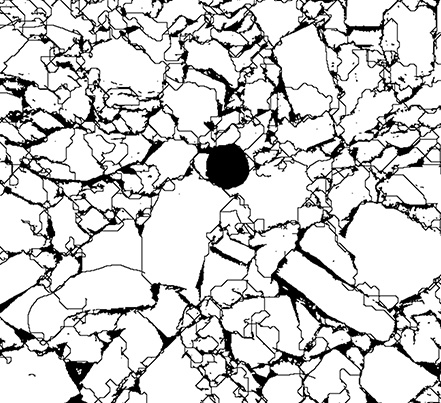

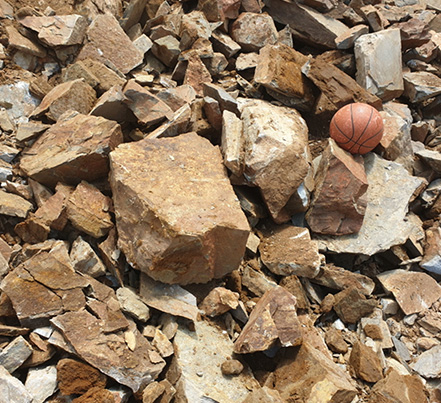

파쇄입도 향상

파쇄입도 향상 테이블

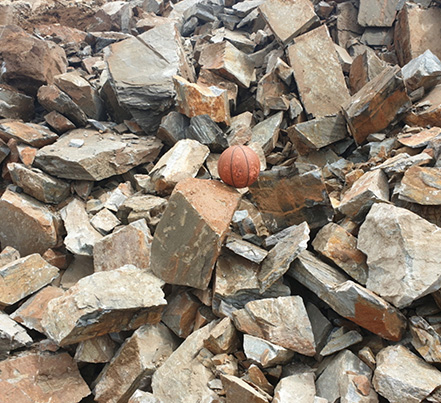

구분	파쇄입도	디지털영상처리	파쇄입도 누적곡선	분석결과
표준발파				Case1	481.72mm
				Case2	420.48mm
				Case3	532.64mm
				Case4	611.87mm
MDS발파				Case1	366.67mm
				Case2	293.44mm
				Case3	367.48mm
				Case4	441.23mm
결과	MDS발파가 표준발파에 비해 평균 약 27.5% 파쇄입도 향상

파쇄입도 향상 테이블
구분	파쇄입도	디지털 영상처리	파쇄입도 누적곡선
표준발파
분석결과
Case1	Case2	Case3	Case4
481.72mm	420.48mm	532.64mm	611.87mm
MDS발파
분석결과
Case1	Case2	Case3	Case4
366.67mm	293.44mm	367.48mm	441.23mm
결과	MDS발파가 표준발파에 비해 평균 약 27.5% 파쇄입도 향상

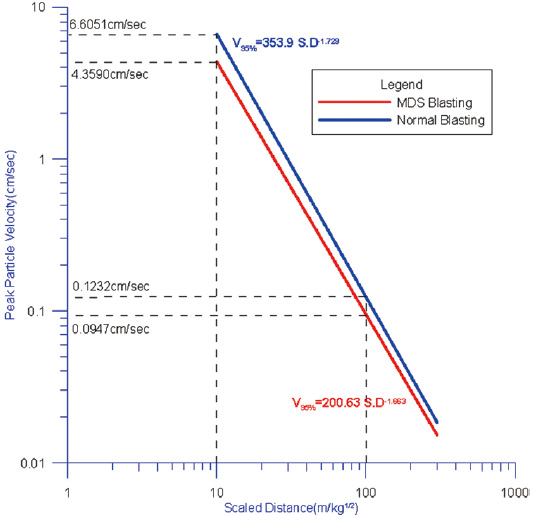

발파진동 감소

발파진동 감소 테이블
구분	그래프	추정식
발파진동분석		표준발파	$V_{95%}=353.9 \frac{D}{\sqrt{W}}^{-1.729}$
		표준발파	SD = 10, V = 6.6051cm/sec SD = 100, V = 0.1232cm/sec
		MDS발파	$V_{95%}=200.63 \frac{D}{\sqrt{W}}^{-1.663}$
		MDS발파	SD = 10, V = 4.3590cm/sec SD = 100, V = 0.0947cm/sec
결과	MDS발파가 표준발파에 비해 평균 약 28.6% 진동 감소

발파진동 감소 테이블
그래프
발파진동분석

추정식
표준발파
$V_{95%}=353.9 \frac{D}{\sqrt{W}}^{-1.729}$
SD = 10, V = 6.6051cm/sec SD = 100, V = 0.1232cm/sec
MDS발파
$V_{95%}=200.63 \frac{D}{\sqrt{W}}^{-1.663}$
SD = 10, V = 4.3590cm/sec SD = 100, V = 0.0947cm/sec
결과
MDS발파가 표준발파에 비해 평균 약 28.6% 진동 감소
