공법소개
MDS 발파공법(Blasting Method of Mixture Detonation System)은 발파공 주변 암반의 상·하부가 균일하게 파괴될 수 있도록 기폭 뇌관을 인접 발파공과
서로 반대로 위치시켜(정기폭, 역기폭) 폭발에너지의 전이양상을 서로 달리함으로써 폭발에너지의 편중성을 제거하고, 발파공 하부에 라이너(liner) 삽입으로 인한 노이만 효과
(Neumann effect)와 발파공 내에 발파 보조용 충전층을 형성함으로써 폭발에너지를 주변 암반에 효과적으로 전달하여 발파효율은 극대화시키면서 발파공해는 감소시키는 공법이다.
뇌관의 교차배열로 인한 혼합기폭
노이만 효과
발파 보조용 충전층의 형성으로 인한 작용압력 증대
- 공당파쇄량 증대
- 파쇄영역 증대
- 파쇄입도 향상
- 발파공해 감소
(진동·소음·비산)
- 공사기간 단축
- 공사원가 절감
- 발파 안전성 강화
- 민원 발생 최소화

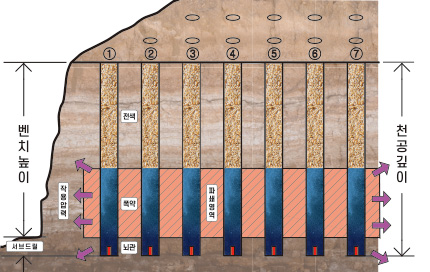

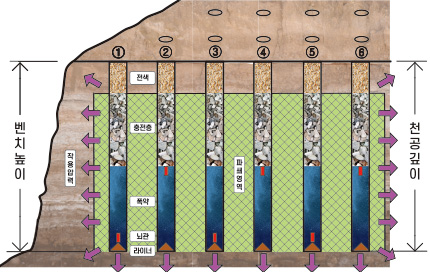

개념도
| 표준발파 | MDS발파 |
|---|---|
 |
 |
| MDS 발파공법은 전폭약포의 위치변화와 노이만 효과 및 발파 보조용 충전층의 형성으로 발파공내의 작용압력이 증대되고 균등하게 분포되어 파쇄영역이 넓어짐 | |

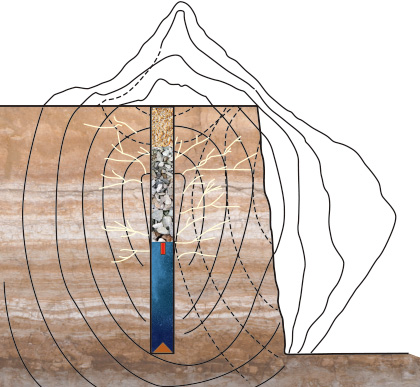

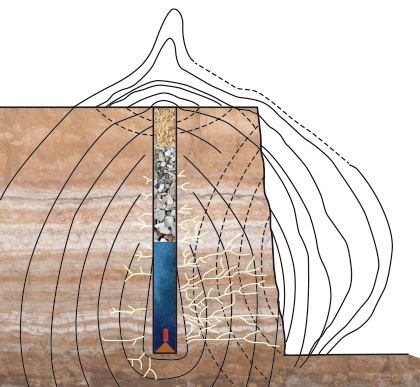

정기폭과 역기폭의 원리
| 정기폭 | 역기폭 |
|---|---|
 |
 |
|
|
기폭방향에 따른 에너지의 전이

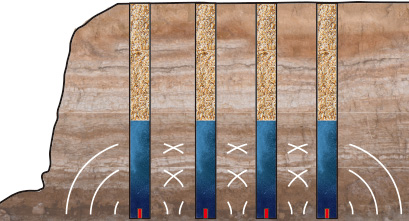

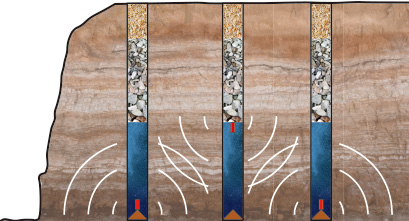

| 표준발파 | MDS발파 |
|---|---|
 |
 |
|
|
| 정기폭과 역기폭의 혼합기폭에 의한 균등한 에너지 분포 형성 | |

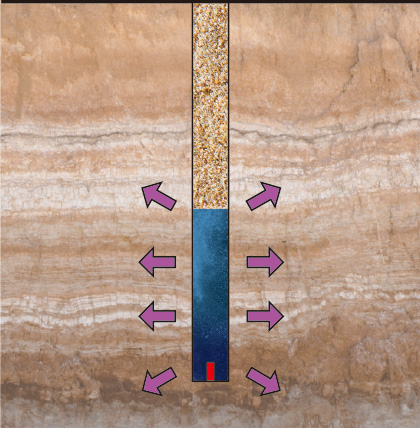

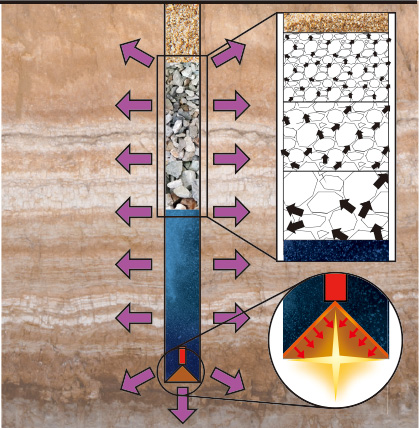

충전층과 라이너에 의한 압력전달
| 표준발파 | MDS발파 |
|---|---|
 |
 |
|
|
